在混凝土中发生水的吸附过程被认为是钢筋混凝土钢筋腐蚀的主要原因之一。混凝土必须进行聚合物改性才能提高其防水性能从而保持其强度和耐久性能。

为提高混凝土的耐腐蚀性能，目前有效的方法是通过疏水性有机硅对其表面憎水处理或在水泥混凝土成型前中加入憎水剂，保持整体的防水耐腐蚀性能  。然而有机硅聚合物对水泥具有明显的缓凝作用，硅溶胶则能明显加速水泥的硬化。两者相互复合可能有利于提高混凝土的防水性能。水性材料直接改性水泥砂浆具有成本低、操作简便等特点，为此本实验探讨研究将硅烷偶联剂改性的水分散硅溶胶在水泥砂浆中的一些应用性能。

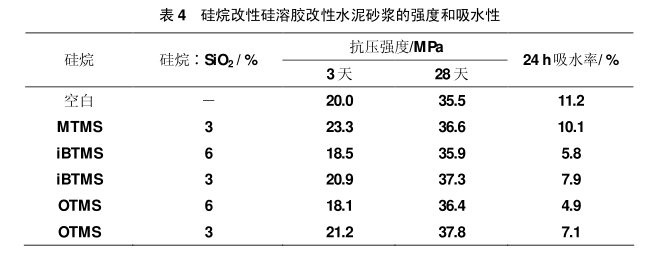

吸水率是砂浆防水功能的一个重要参数，吸水率越低，砂浆防水性能越好，其耐久性也越好。在硅烷改性硅溶胶材料／水泥固体重量比为 1%用量下，把各种硅烷改性硅溶胶水分散液的改性水泥砂浆的 3天、28天抗压强度与 24小时吸水率列于表 4中。

从表 4中可以看出，硅烷改性硅溶胶水分散液改性的砂浆的 24小时吸水率都远比空白砂浆的 11.2%低，具有显著的防水功能，并且杂化比从 3%提高到 6%时改性砂浆的吸水率大大降低。当硅烷中烷基基团较小如甲基（R = Methyl）时，其吸水率较高，当烷基链长增大到 4个碳的异丁基或 8个碳的辛基时，吸水率显著下降，防水性能明显提高。同时，随着杂化材料与水泥的比例的增加，抗压强度下降。然而，改性砂浆的 28 天抗压强度普遍高于空白的水泥砂浆 28天强度 35.5 MPa。
