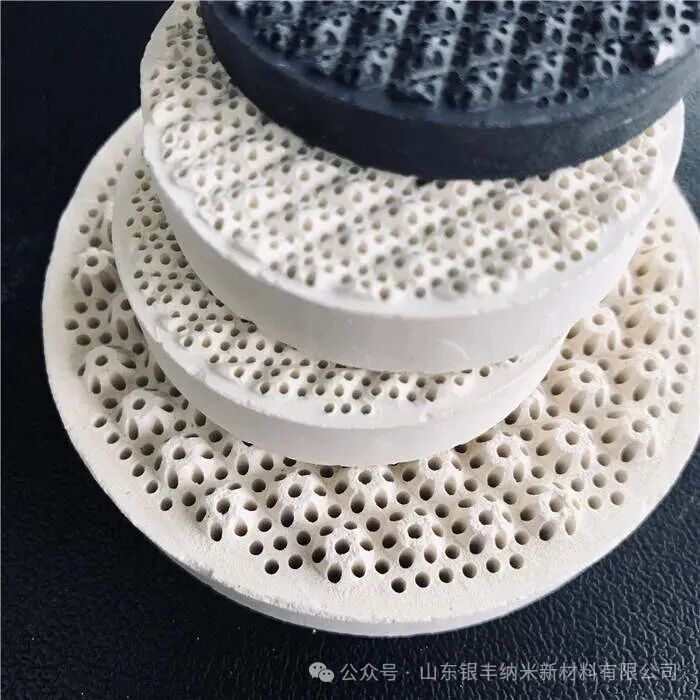

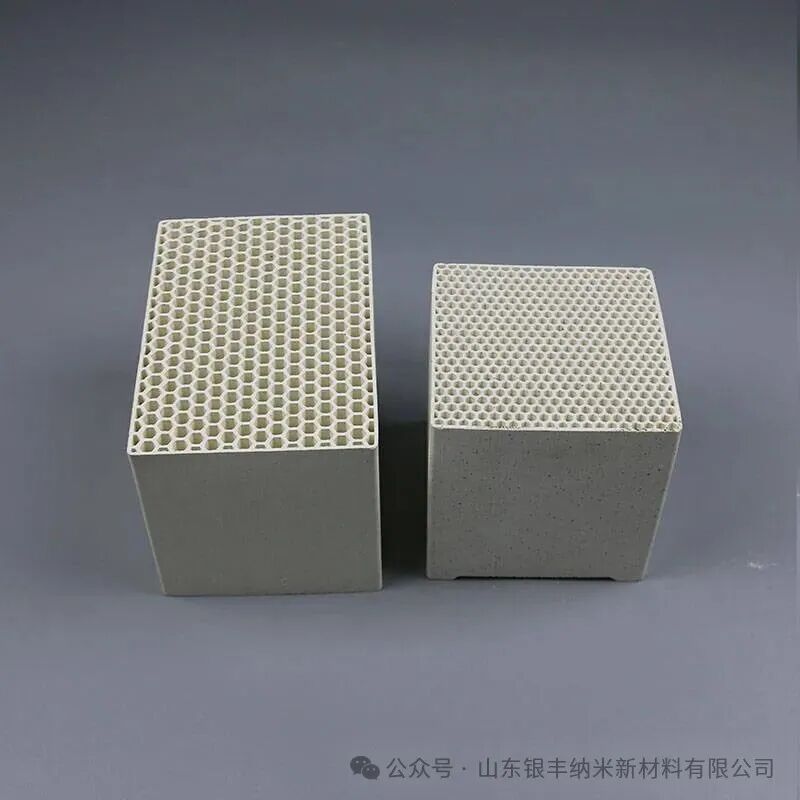

1. 蜂窝陶瓷坯体成型的粘结增强剂

·作用：作为无机粘结剂，将陶瓷粉料（堇青石、碳化硅、氧化铝等）、成型助剂均匀粘结，提升泥料可塑性与挤出成型性；干燥 / 烧结过程中脱水形成三维 SiO₂网络骨架，显著提升坯体生坯强度，减少挤出开裂风险。

·典型配方：常规蜂窝陶瓷坯体中硅溶胶添加量为 3~4 重量份（配合羧甲基纤维素、甘油等有机助剂），可实现挤压方向强度达 1~10MPa。

·代表体系：堇青石蜂窝陶瓷（汽车尾气载体主流材料）、低温无压烧结碳化硅蜂窝陶瓷。

2. 蜂窝陶瓷外皮 / 封边 / 堵头泥料的核心粘结组分

蜂窝陶瓷的外皮（保护孔道、提升整体强度）、堵头（颗粒捕集器 DPF 的孔道密封）、拼接泥（大型碳化硅蜂窝拼接）是硅溶胶的核心应用场景：

·外皮浆料：硅溶胶添加量 13~25%，粘结碳化硅粉料、硅灰石、陶瓷纤维，形成连续均匀的外皮层，提升整体机械强度与抗热震性；

·堵头泥料：堇青石基堵头泥中硅溶胶添加量可达 35%，保证堵头与孔道内壁的结合牢固度，满足 DPF 再生时的高温循环冲击；

·拼接泥料：碳化硅蜂窝陶瓷拼接时，硅溶胶作为无机粘结相，实现多块蜂窝体的高强度拼接，满足大型工业净化设备需求。

3. 催化剂载体的涂层改性与活性组分固载（最具技术价值的应用）

硅溶胶是蜂窝陶瓷催化剂（汽车尾气净化、工业 VOCs 治理、烟气脱硝）的 "隐形性能倍增器"：

·涂层附着力提升：在堇青石载体涂覆活性氧化铝 / 贵金属涂层时，添加硅溶胶可生成硅氧烷化学键，将活性组分与陶瓷基体牢固结合，涂层脱落率可从 10% 以上降低至 3% 以内，解决高温气流冲刷下的活性组分脱落问题；

·催化位点优化：碱性硅溶胶原位负载于孔道内壁，形成高比表面积（300~500m²/g）的纳米 SiO₂过渡层，分散活性组分颗粒，提升催化反应效率；

·典型工艺：堇青石载体预处理后，按硅溶胶与载体吸水量比值 0.125 添加，可实现 Cu-Mn-Ce 等活性组分的牢固负载，甲苯催化燃烧效率提升 15% 以上。

4. 蜂窝陶瓷性能定向改性

·热膨胀与抗热震优化：纳米硅溶胶改性堇青石载体，可将热膨胀系数压缩至 0.15×10⁻⁶/℃，抗热震性能提升至 800℃循环 120 次无裂纹，满足国六排放标准下的频繁再生工况；

·孔隙率调控：硅溶胶的纳米颗粒可填充基体微裂纹，同时保留宏观孔道结构，实现 "高强度 + 高孔隙率" 平衡（孔隙率 38%~42%，抗压强度≥1.0×10⁷N/m²）。
